Ātrāka prototipēšana un iterācija ar pielāgotu dēliņa dizainu
Kā modulārie izkārtojumi samazina vada kļūdas un pārbūves laiku
Pielāgotas modulāras montāžas plates palīdz labāk organizēt komponentus, jo tajās ir iebūvētas strāvas padeves joslas un noteiktas signālu zonas. Šāda iekārta samazina nekārtīgu vadiem darbu aptuveni par pusi salīdzinājumā ar parastām platēm. Strādājot ar šādām platēm, inženieri saskaras ar daudz mazāk savienojumu problēmām, jo viss iederas krāsām atzīmētās daļās atbilstoši dažādiem ķēdes veidiem. Ieklikšķināmie moduļi patiešām samazina tiem garšļaukušos savienojošo vadu pinumiem, ko mēs visi ienīstam redzēt. Komandas var pārslēgties no viena prototipa uz otru aptuveni trīs reizes ātrāk nekā agrāk. Maza laika izšķērdēšana, meklējot sliktus savienojumus, nozīmē lielas ietaupīšanas testēšanas fāzēs, kas īpaši svarīgi, strādājot ar sarežģītiem sensoru tīkliem vai enerģijas sistēmām, kuras nepieciešams ātri validēt pirms produktu izlaišanas termiņiem.
Reālā ietekme: 42% ātrāka prototipu apstrāde akadēmiskajos robotikas laboratorijās
Kad akadēmiskās robototehnikas laboratorijas sāka izmantot pielāgotas testa plāksnes, to prototipu izstrādes laiks pēc pētījuma, kas publicēts pagājušajā gadā žurnālā Robotics Education Journal, samazinājās no aptuveni 14 dienām līdz tikai 8 dienām. Iemesls? Trīs galvenie darba procesa uzlabojumi padarīja visu ātrāku. Pirmkārt, testa punktu standartizēšana ļauj inženieriem nekavējoties pieslēgt osciloskopus, nevis meklēt caur vadiem. Otrkārt, motoru vadības moduļus var ātri nomainīt, tāpēc komandas, testējot dažādus aktuatorus, neizšķiež laiku, atkārtoti veidojot visus sistēmas. Un treškārt, centralizētas zemējuma plaknes palīdz samazināt traucējumus vadības shēmās. Masasūsetsas universitātes laboratorija faktiski izdevās samazināt EMI saistīto pārprojektēšanas darbu gandrīz par divām trešdaļām, vienkārši RF komponentus novietojot ekrānētās testa plāksņu daļās. Tas rāda, cik lielu atšķirību var radīt pareiza organizācija, paātrinot iterācijas un ietaupot gan laiku, gan naudu ilgtermiņā.

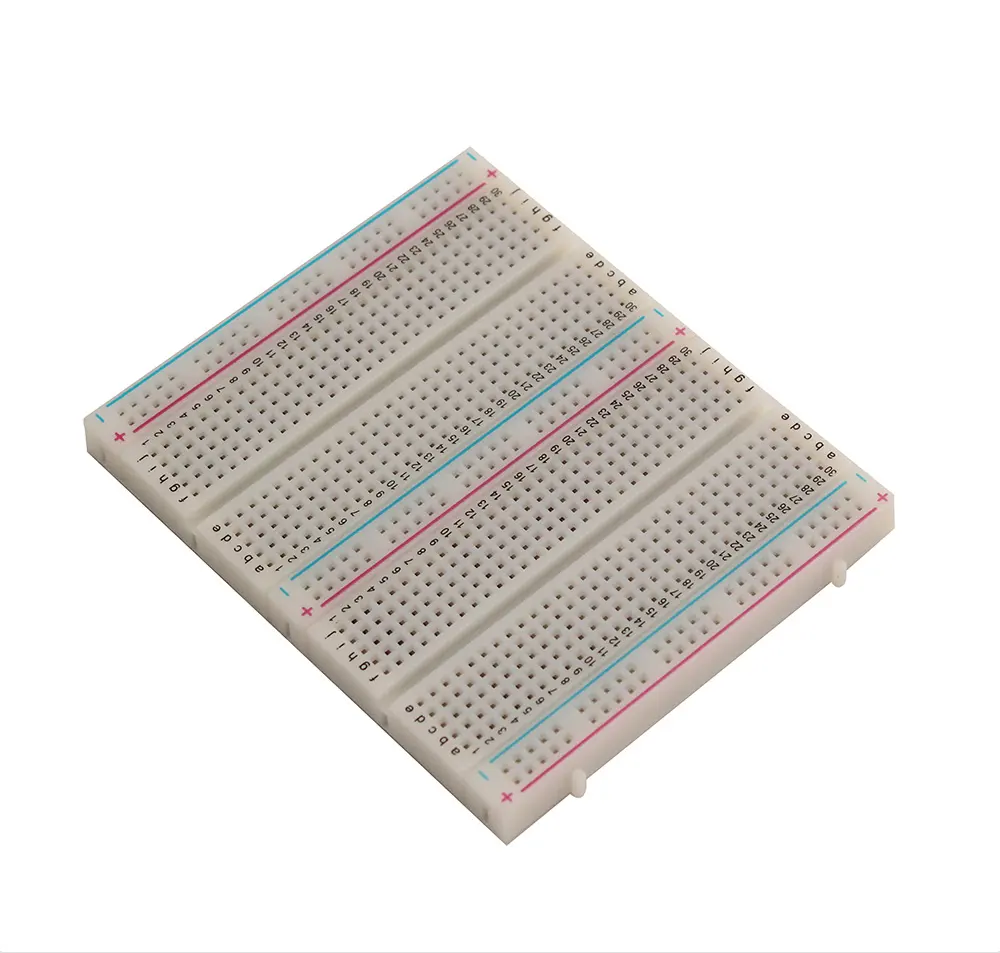

Pielāgotu montāžas plāksnīšu risinājumu izmaksu efektivitāte un ilgtermiņa atkārtota izmantojamība
Trīs gadu TCO samazinājums, standartizējot barošanas shēmas un savstarpēji aizvietojamus moduļus
Pielāgotu montāžas plātīšu risinājumu izveide faktiski ietaupa naudu ilgtermiņā, jo tie samazina komponentu izšķiešanu un liek cilvēkiem pārtraukt pastāvīgi iegādāties jaunas detaļas. Kad mēs izmantojam standartizētus barošanas vadi, visiem projektam tiek nodrošināts stabilas sprieguma padeve, kas nozīmē daudz mazāk laika, ko tērējam problēmu novēršanai. Es pats esmu to redzējis – kad mūsu komanda pārgāja no nejaušām uzstādēm uz kārtīgām, tā pavadīja aptuveni par 30% mazāk laika atkļūdošanai. Patiesais pārmaiņu brīdis tomēr iestājas ar šķeļamajiem moduļiem. Inženieri var ņemt darbojošās shēmas, piemēram, sensoru savienojumus vai signālu apstrādes blokus, un izmantot tās atkārtoti dažādos prototipos, nevis katru reizi sākot no nulles. Laboratorijas, kas pāriet uz modulāru sistēmu, parasti redz materiālu izmaksu samazināšanos aptuveni par 44% trīs gados, turklāt tās pabeidz projektus ātrāk nekā agrāk. Dažas universitāšu laboratorijas kopš pārejas uz šādām atkārtoti izmantojamām sistēmām ir samazinājušas komponentu pasūtījumus gandrīz par pusi, atbrīvojot līdzekļus labākai testēšanas iekārtai. Un nerunāsim pat par kvalitatīviem kontaktiem. Labi savienojuma punkti nozīmē, ka šīs plāksnes kalpo daudz ilgāk, pārvēršot to, kas agrāk bija vienreizlietojami izstrādājumi, par lietu, ko vērts saglabāt gadiem, nevis mēnešiem.
Uzlabota atkļūdošana un signāla integritāte hibrīdo shēmu testēšanā
par 68% mazāk signāla integritātes problēmu, izmantojot integrētus testa punktus un optimizētu zemējumu
Hibrīdo shēmu testēšana rada diezgan sarežģītas signāla integritātes problēmas, īpaši tad, ja vienā platformā jāapvieno analoģiskās un digitālās sastāvdaļas. Parastie vecmodīgie montāžas dēli bieži cieš no elektromagnētiskās traucējumizturības (EMI) un nepatīkamajiem zemējuma līču veidošanos, kas situāciju tikai pasliktina. Tas rada dažādas neprecīzas norādes un liek atkļūdošanai aizņemt bezgalīgi daudz laika. Tāpēc arvien populārāki kļūst individuāli izgatavoti montāžas dēlu risinājumi. Šie speciālie dēļi problēmas risina, novietojot testa punktus tieši tajās vietās, kur tie visspēcīgāk vajadzīgi, kā arī ieviešot labāku zemējuma sistēmu, lai strāva neceļotu garš distances atpakaļ uz zemējumu. Mēraparātu novietošana tieši galvenajos punktos ļauj inženieriem skaidri redzēt, ko signāli patiesībā dara, neievietojot lielus mēraparātus visur, kas varētu paši traucēt mērījumus.
Zvaigznes topoloģijas zemējums darbojas saskaņā ar izolētām barošanas plaknēm, lai novērstu traucējošos kopējā režīma trokšņus, kas pārlec no vienas ķēdes daļas uz otru. Saskaņā ar to, ko mēs redzam nozarē, šī kombinētā metode samazina signālu atspulgus un krusttrokšņus aptuveni par divām trešdaļām salīdzinājumā ar parastajām prototipa platēm. Arī priekšrocības ir diezgan skaidras — inženieri šodien patērē ievērojami mazāk laika kļūdu meklēšanai. Maisītu signālu shēmu testēšanas laikā atkļūdošanas sesijas vidēji saīsinās par aptuveni 45 minūtēm. Jebkuram, kas strādā pie nopietniem iegulto sistēmu projektiem, uzticami signāli ir ļoti svarīgi, jo zemas kvalitātes signāli var būtiski pasliktināt vispārējo veiktspēju praksē.
Mērogojamība un nākotnes drošība sarežģītai iegulto sistēmu attīstībai
Pielāgotas montāžas plāksnes nodrošina būtisku pielāgojamību mainīgām iegultajām sistēmām, ļaujot inženieriem paplašināt projektus, neveicot dārgus aparatūras pārprojektējumus. Modulārā arhitektūra atbalsta pakāpeniskas komponentu aktualizācijas, kad mainās prasības — pagarinot aparatūras kalpošanas laiku un samazinot kopējās īpašuma izmaksas par 30–45% salīdzinājumā ar fiksētu platformu risinājumiem (Embedded Systems Benchmarking Consortium, 2023).
Trīs galvenās stratēģijas nodrošina ilgtermiņa dzīvotspēju:
- Paplašināmas režģa izkārtojums nodrošina papildu sensoru un procesoru uzstādīšanu
- Standartizētas savienojuma sistēmas saglabā saderību ar nākamās paaudzes piederumiem
- Dažādu spriegumu atbalsta zonas pielāgojas mainīgajām enerģijas prasībām
Kad projektus pārnes no prototipa ražošanā, šie dizaina principi novērš novecošanos, saglabājot signāla integritāti. Elastība ir īpaši vērtīga IoT un robotikas lietojumos, kur sensoru masīvi bieži paplašinās pēc izmantošanas sākuma. Komandas, kas izmanto mērogojamus dēļa risinājumus, piedzīvo par 40% mazāk aparatūras pārskatīšanu produktu dzīves cikla attīstības laikā.
Nākotnes drošība sniedzas tālāk par fizisko pielāgojamību. Stratēģiski izvietoti testa punkti un diagnostikas joslas paātrina problēmu novēršanu daudzslāņu sistēmās — kas ir kritiski, integrējot mašīnmācīšanās moduļus vai bezvadu sakaru komplektus vēlākos posmos. Anticipējot sarežģītības pieaugumu sākotnējā projektēšanā, inženieri veido izturīgu pamatu iegultajām sistēmām ar desmitgadēm ilgu ekspluatācijas laiku.
